不拆线测量补偿电容器的接线方法

返回打印

电力技术来源：鼎升电力发布时间：2018-09-06 09:36:30 阅读量：372 次

摘要：测量被试电容接线图

不拆线测量补偿电容器的接线方法，鼎升电力技术《不拆线测量补偿电容器的接线方法》、全自动电容电感测试仪使用方法及测量被试电容接线图，不拆线测量补偿电容器的接线方法来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是全自动电容电感测试仪相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

电容电感测试仪的作用

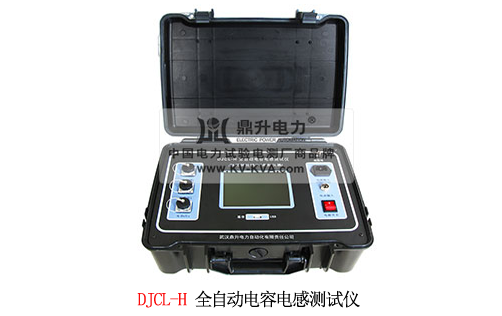

电力系统为了减小无功损耗，通常采用并联补偿电容器组的方法来提高功率因数。在实际应用中，电容器补偿装置事故率比较高，这是由电容器补偿装置工作状态的特点决定的。所以定期对补偿电容器进行检测，早期发现电容器缺陷，避免故障扩大是十分重要的。而在现场电容器都是成组并联的，所以用一般电容表需将引线拆除后才能测量，这样容易造成接线错误、损坏电容器。为此鼎升电力针对无功补偿电容器组的检测而开发生产了DJCL-H全自动电容电感测试仪。

电力电容器组内部联线方式一般采用星形联接和三角形联接。实际运行经验表明，三角形联接电容器组其损坏率远高于星形联接电容器组，目前高压并联电容器组多数采用星形联接。该仪器可测试电力高压并联电容器组，其内部连接方式有：三相△形、三相Y形、三相Yn形、三相Ⅲ形。

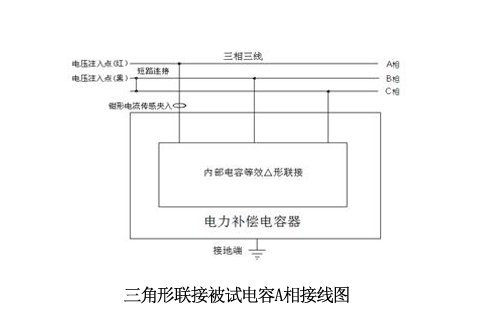

三角形联接被试电容接线图

黑色测量线插在（输出）；② 红色测量线插在（电容）；③ 钳形电流传感器插在（测量）；测量线由仪器测量输出端对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在母线B相上，短接BC相，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上，方可测量，完成后转下一相接线。钳形传感器套在测量相，其余两相短接。

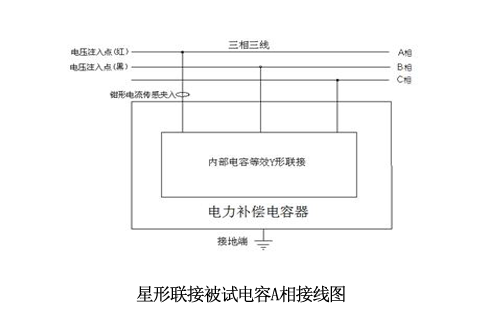

星形联接被试电容接线图

三相Y形A相测量接线方法，测量线由仪器测量输出端对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在母线B相上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上，方可测量，完成后转下一相接线。其他两相接线方法一样只是钳形传感器换到需要测量的一相。
