摘要：GIS交流耐压试验 串联谐振试验接线图

GIS串联谐振交流耐压试验，鼎升电力技术《GIS串联谐振交流耐压试验》、串联谐振试验装置使用方法及GIS交流耐压试验，GIS串联谐振交流耐压试验来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是串联谐振试验装置相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

GIS交流耐压试验前准备工作

GIS设备应调试合格,绝缘特性试验合格后,检验SF₆气体在额定压力,试验回路中的TA二次应短路接地,试验回路中的避雷器和保护火花间隙应与被试GIS间隔断开。试验前检查高压电缆和架空线、电压互感器、避雷器、电力变压器高压引出线是否与GIS断开,方可进行串联谐振交流耐压试验。

接线并检查。试验时,如利用隔离开关或三通接上检测套管,此时要回收隔离开关或三通气室的SF₆气体,卸掉隔离开关或三通的端盖,然后安装试验用套管及连接金具、均压部件等,最后该气室抽真空后充入SF₆气体。如GIS为共筒式,应认真检查检测套管连通相别。

大容量GIS如何分段耐压

若GIS整体电容量较大,耐压试验也可以分段进行。根据试验方案,检查GIS隔离开关、断路器和接地开关的位置是否符合试验方案中的方式,非试验隔室断路器、隔离开关应在断开位置,接地开关应在合闸位置,GIS的扩建部分进行耐压时,相邻设备原有部分应断电并接地,否则应对突然击穿给原有部分设备带来的不良影响,应采取特殊措施。每一相都应进行试验,非试验相和外壳一起接地。如怀疑断路器和隔离开关的断口在运输、安装过程中受到损坏或经过解体,应做断口间耐压试验。

试验时,根据现场实际情况,合理布置试验设备,尽量使试验设备接线紧凑并安放稳固,接地线应使用专用接地线。按（下图）进行试验接线,并检查试验接线,试验变压器的一端接地并与GIS的外壳相连。检查试验设备的接地、分压器的分压比和挡位是否正确。

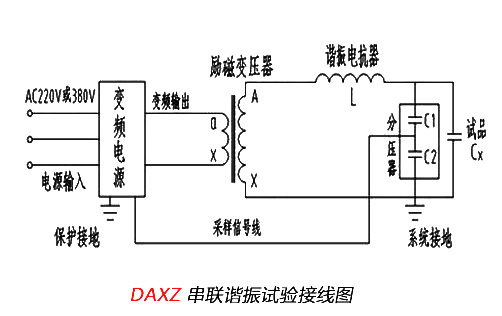

串联谐振试验接线图
