DHYB-HI氧化锌避雷器在线测试仪测试数据解析

返回 打印

电力技术来源:产品技术部   发布时间:2014-07-14 00:00:00   阅读量:1880
摘要:

DHYB-HI氧化锌避雷器在线测试仪测试数据解析,鼎升电力技术《DHYB-HI氧化锌避雷器在线测试仪测试数据解析》、使用方法及,DHYB-HI氧化锌避雷器在线测试仪测试数据解析来自于鼎升电力检测试验技术,鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是相关产品及技术的制造厂家,如您遇到相关问题,可拨打027-87875698咨询!

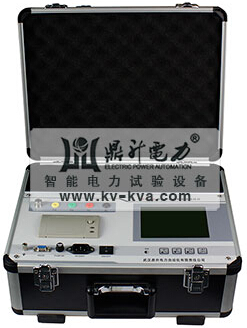

        DHYB-HI氧化锌避雷器在线测试仪操作简单、使用方便,测量全过程由单片机控制,可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差,大屏幕可显示电压和电流的真实波形。氧化锌避雷器在线测试仪运用数字波形分析技术,采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定,可准确分析出基波和3~7次谐波的含量,并能克服相间干扰影响,正确测量边相避雷器的阻性电流。氧化锌避雷器在线测试仪配有高速面板式打印机,可充电电池,试验人员在现场使用十分方便。氧化锌避雷器在线测试仪采用独特的高速磁隔离数字传感器直接采集输入的电压、电流信号,保证了数据的可靠性和安全性。
        DHYB-HI氧化锌避雷器在线测试仪测试数据说明
        Ux:参考电压有效值。它仅含基波和 3、5、7 次谐波。
        计算公式为:
        Ux = √(U1)2 + (U3)2 + (U5)2 + (U7)2
        变比Ku=1.000已经乘到 U中,如果Ku 设置为PT变比,将显示母线电压。 感应板方式用 E 表示电场强度,基本单位为V/m,计算公式与电压类似。
        U1:为试验电压基波有效值。当谐波含量较小时,U1≈Ux
        U357%:电压的3、5、7 次谐波占电压基波的相对含量,单位为%。
        感应板方式用E357%表示。
        Ix:全电流有效值。它仅含基波和3、5、7 次谐波。
        Ixp:全电流峰值,即Ix的峰值。
        Ix1、Ix3、Ix5、Ix7:全电流1、3、5、7次有效值。
        Ir:阻性电流有效值。它仅含阻性电流基波和阻性电流3、5、7次谐波。 Irp:阻性电流峰值,即Ir 的峰值。
        Ir1p:阻性电流基波峰值。
        Ic1p:容性电流基波峰值。
        MOA全电流既含有 MOA非线性产生的高次谐波,也含有母线电压谐波产生的高次谐波。与Irp 相比 Ir1p 更加稳定真实。因此建议用 Ir1p作为阻性电流指标。
        氧化锌避雷器在线测试仪采用投影法计算:
        Ir1p = Ix1p sinΦ
        Ic1p = Ix1p cosΦ
        图十一其中Φ 为电流超前电压角度,其中已经包含补偿角度Φ0。
        注意:(1)Φ 超过 90°Ir1p 为负值,超过 180°Ic1p 也为负值。(2)如果 Ix 波形是平顶的,Ic1p可大于Ixp。
        P:有功功率。
        说明:(1)Ku 应设置为 PT 变比以获得运行电压下 MOA 功耗。(2)如果参考电压是线电压方式,U1 还除以  3。(3)感应板方式假定U1=1000V,功率名称改为Pkv,可以乘实际电压(以kV为单位)以获得运行电压下MOA功耗。
        Cx:MOA电容量。计算公式如下:
                 Ic1
        Cx =
                2πf U1
        Ic1为容性电流有效值,U1 是基波电压有效值,f是电网频率。
        说明:(1)Ku 应设置为 PT 变比以获得运行电压下 MOA 电容量。(2)如果参考电压是A-B或C-B方式,U1 还除以  3。(3)感应板方式假定U1=1000V,电容名称改为Ckv,可以除以实际电压(以kV为单位)以获得运行电压下MOA电容。
        Ir3p、Ir5p、Ir7p:3、5、7次阻性电流谐波峰值。
        说明:Ir3p、Ir5p、Ir7p 与谐波算法有关。因此 Ir、Irp 和阻性电流波形都受到谐波算法影响。
        Φ:电流超前电压角度,其中已经包含补偿角度Φ0。
