如何判断互感器是否合格

电力技术来源：产品技术部发布时间：2014-07-23 00:00:00 阅读量：1208 次

摘要：

如何判断互感器是否合格，鼎升电力技术《如何判断互感器是否合格》、使用方法及，如何判断互感器是否合格来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

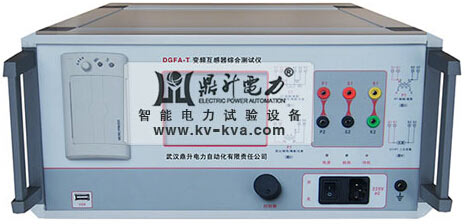

        DGFA-T变频互感器综合测试仪是一款采用变频技术全自动化的PT、CT特性测试仪器，变频互感器综合测试仪针对CT伏安特性试验、PT伏安特性试验，CT极性试验、PT极性试验，CT变比极性试验和PT变比极性试验，自动计算CT的任意点误差曲线，CT/PT变比、比差等结果参数。
        如何判断互感器是否合格：
        根据互感器二次侧的励磁电流和电压计算出的电流倍数（M）与允许二次负荷（ZII）之间的5%、10%误差曲线的数据中可判断互感器保护绕组是否合格：
        A. 在接近理论电流倍数下所测量的实际负荷大于互感器铭牌上额定负荷（见铭牌），说明该互感器合格。如图21资料说明；
        B. 在接近理论负荷下所测量的实际电流倍数大于互感器铭牌上的理论电流倍数,也说明该互感器合格如图21资料说明；
        C. 保护用电流互感器二次负荷应满足5%误差曲线的要求，只要电流互感器二次实际负荷小于5%误差曲线允许的负荷，在额定电流倍数下，合格的电流互感器的测量误差即在5%以内。二次负荷越大，电流互感器铁心就越容易饱和，所允许的电流倍数就越小。因此，5%误差曲线即n/ZL曲线为图20所示曲线。
        例1：所测CT为5P10、20VA）：其中5为准确级（误差极限为5％），P为保护级互感器，10为准确限值系数（10倍的额定电流），20VA表示额定二次负荷（容量）。
        如图23数据显示，当电流倍数为M=10.27（接近10倍）时，所允许的二次负荷ZII=27.19Ω， CT的额定负荷20VA=(20VA/1=20Ω)，因此：27.19Ω＞20Ω互感器满足要求，合格。
        例2：当二次负荷为19.58Ω(接近20Ω)时，所允许的电流倍数为12.85倍，大于该CT的额定电流倍数（10倍），因此判断该互感器合格。

        更多DGFA-T变频互感器综合测试仪的详细参数请访问：
        http://www.kv-kva.com/702/

DGFA-T变频互感器综合测试仪试验接线示意图 如何利用变频互感器综合测试仪测试CT励磁
