测量电流互感器变比该如何接线

返回 打印

电力技术来源:产品技术部   发布时间:2014-07-24 00:00:00   阅读量:2417
摘要:

测量电流互感器变比该如何接线,鼎升电力技术《测量电流互感器变比该如何接线》、使用方法及,测量电流互感器变比该如何接线来自于鼎升电力检测试验技术,鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是相关产品及技术的制造厂家,如您遇到相关问题,可拨打027-87875698咨询!

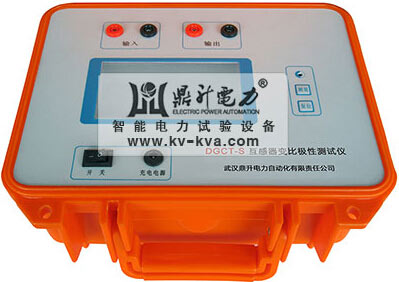

       体积小、重量轻、测量范围广、便于携带,适于现场使用的电流互感器变比测试仪越来越成为互感器测试工作的必备手段。DGCT-S互感器变比极性测试仪就是鼎升电力总结国内外互感器特性,运用目前最新研究理论及成果,结合现场使用的要求研制而成的。
        测量电流互感器变比该如何接线:
        1.接线方法:红、黑两芯线对应接互感器变比极性测试仪面板的一、二次插孔,另一端分别接电流互感器对应的一、二次。红色线接二次(K1)极性端,黑线接电流互感器的二次(K2)端;红色线接电流互感器的一次(L1)极性端,黑色线接电流互感器的一次(L2)端。
        注意:如果互感器一次是穿心形式,则红色线从极性端(P1或L1)穿进,再与黑线短接即可。
        2.接好线后,插上电源(或用互感器变比极性测试仪内的直流电源),打开电源开关。按面板测量按键,等待大约10秒后,互感器变比极性测试仪面板上液晶屏即显示出测量的结果(显示变比值,如100/5直接显示20,100/1直接显示100),同时极性显示互感器此时的接线方式及极性。
        3.如果要重复测量时,请按复位按键,之后再按测量按键即可进行再次测量。
        4.观察极性指示,如果显示加极性,说明红色线或黑色线所接的是加极性,则表示接线极性错误;如显示减极性,说明红色线或黑色线所接的是减极性,则表示接线极性正确。

        更多DGCT-S互感器变比极性测试仪的详细参数请访问:
        http://www.kv-kva.com/707/
