CT线圈电阻测量接线示意图

电力技术来源：产品技术部发布时间：2014-07-25 00:00:00 阅读量：1943 次

摘要：

CT线圈电阻测量接线示意图，鼎升电力技术《CT线圈电阻测量接线示意图》、使用方法及，CT线圈电阻测量接线示意图来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

        DGCT-T CT参数分析仪是按照IEC60044-1/GB1208, IEC60044-2GB1207，IEC60044-6/GB16847和IEEE C57.13设计的多功能电流电压互感器特性测试仪，CT参数分析仪可以获得电流电压互感器的励磁特性，励磁参数，匝比，匝比误差，极性线圈电阻等多种试验参数，被测电流互感器的最高拐点电压可以达到8.4KV。CT参数分析仪可进行互感器的比差与角差校验，精度高达0.05%。DGCT-T CT参数分析仪可对CT暂态特性测试与分析，并分析CT的暂态特性对继电保护装置的影响。DGCT-T CT参数分析仪还可用于电压互感器的PT励磁特性试验，PT匝数比检测，PT极性校验，PT二次绕组电阻测量，PT二次负荷测量。
        CT线圈电阻测量接线示意图：

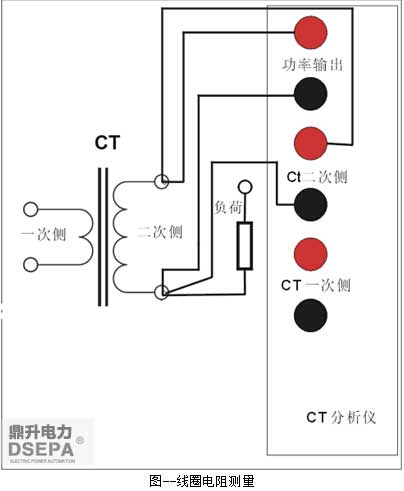

        在测量CT线圈的直流电阻时，请按照下图连接仪器和被测CT。
        1）将CT参数分析仪的接地柱连接到保护地PE。
        2）按照下图所示，断开被测CT二次侧和二次负荷的连接。
        3）将CPTT分析仪功率输出和CT二次侧/PT一次侧的黑色端子连接至CT二次侧的一端，参见下图
        4）将CT参数分析仪功率输出和CT二次侧/PT一次侧的红色端子连接至CT二次侧另一端。
        5）为了消除接触电阻对线圈电阻测量的影响，在连接CT参数分析仪的端子时，CT二次侧/PT一次侧的连接端子应保持在功率输出端子的内侧。

更多DGCT-T CT参数分析仪的详细参数请访问：
http://www.kv-kva.com/709/
