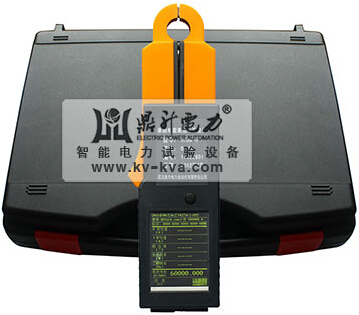

        DGDN-H单相电能表现场校验仪用于各类单相电能表现场准确度校验,也可用于工频交流电参数的测量。
        DGDN-H单相电能表现场校验仪被测信号的接入：
        单相电能表现场校验仪在使用时，有三种被测信号输入：交流电压、交流电流、电能脉冲。
        单相电能表现场校验仪在测量电压时，只须将两根电压测试线的一端插入单相电能表现场校验仪底部的电压输入插座，另一端接至被测电压端子即可。注意接线顺序，应先将电压测试线插入仪器的插座后再接另一端至被测对象。被测端子的大小不同，可根据需要选择接线叉片。
        单相电能表现场校验仪在测量电流有效值时不需要接线，将电流钳口打开夹住被测电流流过的导线即可。注意电流导线的直径应小于钳口内径（Φ15㎜），应使钳口在夹住导线后完全闭合，否则将引起极大的误差。
        单相电能表现场校验仪在测量电压/电流时能同时测出信号的频率。在测量其他交流参数时需要同时输入电压和电流信号。而且要求接线位置与方向正确：电压线———黑色接被测端的零线，黄色线接被测端的相线。电流的方向应与钳口侧面的标记一致。
        单相电能表现场校验仪在校验单相电能表时，除正确接入电压、电流外还应接入电能脉冲信号。电能脉冲的接入有三种方式：①通过脉冲转换盒接入；②通过光电采样器将感应式电能表的转盘标记转换为脉冲或者将电子式电能表LED脉冲指示转换为脉冲；③可以人工计数电能表的脉冲指示经手动开关输入仪器。单相电能表现场校验仪的附件中配有微型光电采样器,使用方法见附录。
