三相三线高压电能表经钳表接入接线示意图

返回 打印

来源:产品技术部  时间:2014-07-29  阅读:1818
摘要:

三相三线高压电能表经钳表接入接线示意图,鼎升电力技术《三相三线高压电能表经钳表接入接线示意图》、使用方法及,三相三线高压电能表经钳表接入接线示意图来自于鼎升电力检测试验技术,鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是相关产品及技术的制造厂家,如您遇到相关问题,可拨打027-87875698咨询!

        DGDN-3S手持式三相电能表现场校验仪鼎升电力开发、研制的集电参量测量、电能表校验、接线判断为一体的高精度测试仪器。手持式三相电能表现场校验仪配以高精度、高线性度的电压互感器和电流互感器,使仪器对各种参量的测量精度很高,同时配有钳形电流互感器,使得现场接线简便,无需断开电流回路即可直接接入。

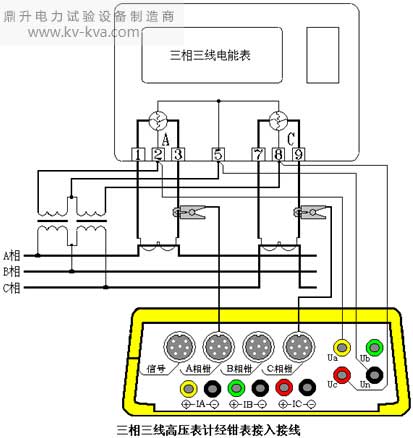

        三相三线高压电能表经钳表接入接线如下图所示:

        先将电压线首端的黄、绿、红插棒分别接到手持式三相电能表现场校验仪面板相应的A、N、C电压端子上(即黄色插棒接到电压端子UA上,绿色插棒接到电压端子UN上,红色插棒接到电压端子UC上,UB端子不接线),电压线末端的黄、绿、红鳄鱼夹按颜色分别接到被测表表尾的A、B、C三相电压线上;再将A、C两相的钳形互感器插到有相应标号的接口上,然后用钳形互感器卡住对应相的电流线即可。(注意:极性一定要接正确,钳形电流互感器标有A、C的一面为电流流入端,N的一面为流出端)。
        打开手持式三相电能表现场校验仪开关,先按照被测表参数将“参数设置”屏中相应的参数设置正确,然后,即可进入相应的界面进行测试。

        更多DGDN-3S手持式三相电能表现场校验仪的详细参数请访问:
        http://www.kv-kva.com/722/
