多次脉冲电缆故障测试仪采用什么工作原理

电力技术来源：产品技术部发布时间：2014-08-11 00:00:00 阅读量：1227 次

摘要：

多次脉冲电缆故障测试仪采用什么工作原理，鼎升电力技术《多次脉冲电缆故障测试仪采用什么工作原理》、使用方法及，多次脉冲电缆故障测试仪采用什么工作原理来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

        多次脉冲电缆故障测试仪采用目前国际上最先进的“多次脉冲法”测试技术，自主知识产权的测试技术和具有中国特色的多次脉冲发生器，使其具有最好的电缆故障波形判断能力和最简单方便的操作系统。多次脉冲电缆故障测试仪具有独立的知识产权，国内率先研制成功、国内独一无二的“多次脉冲法”电缆故障测试仪。

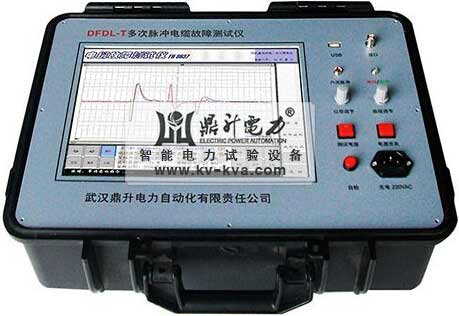

        DFDL-T多次脉冲电缆故障测试仪的工作原理：
        “脉冲产生器”的主要作用是将“高压发生器”产生的瞬时冲击高压脉冲引导到故障电缆的故障相上，保证故障点充分击穿，并能延长故障点击穿后的电弧持续时间。同时，产生一个触发脉冲启动“多次脉冲自动触发装置”和电缆故障测试仪。“多次脉冲自动触发装置”立刻发出16个不同延迟时间的测试低压脉冲，经“脉冲产生器”传送到被测故障电缆上。前八个测试脉冲利用电缆高压击穿瞬间的测试低压脉冲波形特征，形成八个故障反射脉冲。在故障点熄弧后再发射八个测试脉冲测得电缆全长反射波形。共有八组脉冲形成。这八组脉冲同时记录在显示屏的上下半屏上。每组脉冲波形中，一个脉冲反映电缆的全长，另一个脉冲波形反映电缆的高阻（短路）故障距离。这八组十六个测试波形都是在一次冲击高压闪络的情况下采集到的。
        采用多次脉冲法测试电缆故障的目的是为了使发送的低压测试脉冲有效避开故障电缆在冲击高压作用下瞬间出现的余弦大振荡干扰，在故障点短路电弧相对平稳期间得到标准清晰的类似短路故障的回波，并有理想测试波形选择余地。不同的冲击高压、不同规格的电缆及长度、不同的电缆故障距离、余弦大振荡的周期和持续时间差异非常大。单纯的二次脉冲法采集的波形往往因发送迟延时间不够而受到余弦大振荡的干扰，波形较乱，分析困难。只有靠调整测试脉冲的延迟发射时间或采用中压延弧装置来保障，无形中增加了操作难度和设备重量及成本。而多次脉冲法恰恰克服了这些困难。一次冲击高压闪络过程得到的八组测试波形，总有几组波形便于故障距离判读。这也是多次脉冲法较之二次脉冲法测试电缆故障先进之处。

        更多DFDL-T多次脉冲电缆故障测试仪的详细参数请访问：
        http://www.kv-kva.com/601/

DFDL-T多次脉冲电缆故障测试仪由哪几部分组成 脉冲产生器的主要作用是什么？
