        智能电缆故障测试仪可以测试35KV以下电压等级的各种类型电缆的高阻闪络性、泄漏性故障，低阻、短路性故障及断路故障。

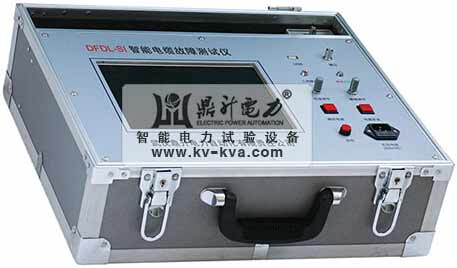

        智能电缆故障测试仪采用箱式结构，采用触摸屏操作界面，所有功能按键均在屏幕上直观地显示，用户可通过触摸屏直接操作。具有波形储存功能，可以储存大量的现场测试波形，供随时调用观察和同屏比较。智能电缆故障测试仪测试界面简单清晰，功能按键定义简单明了，测量方法简单快捷。
        DFDL-SI智能电缆故障测试仪的操作方法与步骤：
        1.现场故障测试前应首先检查智能电缆故障测试仪电量是否充足，若电量不足时，应外接电源，仪器方可正常使用。
        2.开启“电源开关”，待智能电缆故障测试仪进入Windows桌面系统后，自动进入电缆故障测试系统设置界面。
        按下“测试电源”键，此时智能电缆故障测试仪面板上“闪络、脉冲”指示灯交替闪烁，默认“低压脉冲”状态。（注：如果智能电缆故障测试仪退出电缆故障测试仪系统后，回到了桌面系统，需要重新进入电缆故障测试系统，可用触摸笔双击桌面系统上电缆仪图标，重新进入电缆故障测试系统设置界面）。        3.根据被测电缆的类型、实际长度及故障性质，用触摸笔点击电缆仪相关触摸键，进行参数初始设置。
        4.参数设置完毕（默认“低压脉冲法”），将仪器测试线红、黑二个夹子分别接到被测故障电缆的故障相和另一好相或电缆地线上，点击“采样”键，智能电缆故障测试仪自动进入数据采集状态，波形同时显示在屏幕上。再次点击“采样”键，智能电缆故障测试仪便进入“连续”采样状态。操作者可根据屏幕上显示的波形幅度及位置不断调节“位置调节”和“振幅调节”旋钮。调整到波形便于分析为止，再点击“取消采样”触摸键停止采样。
        5.如果设置“高压闪络法”，点击“采样”键后，智能电缆故障测试仪进入“采样中”的等待状态，对故障电缆高压冲闪时，便会自动将“采样盒”采集的信号显示在屏幕上。并且再次进入“采样中”的等待状态，准备采集下一次高压冲闪时的信号。在不断高压冲闪采样过程中调节“位移调节”“振幅调节”旋钮，调整到波形便于分析为止，再点击“取消采样” 触摸键停止采样，然后进行游标操作，得到故障点距测试端电缆长度。
